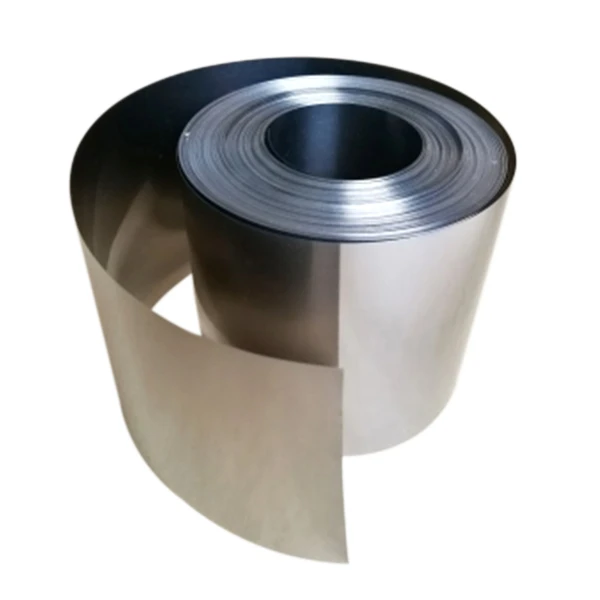

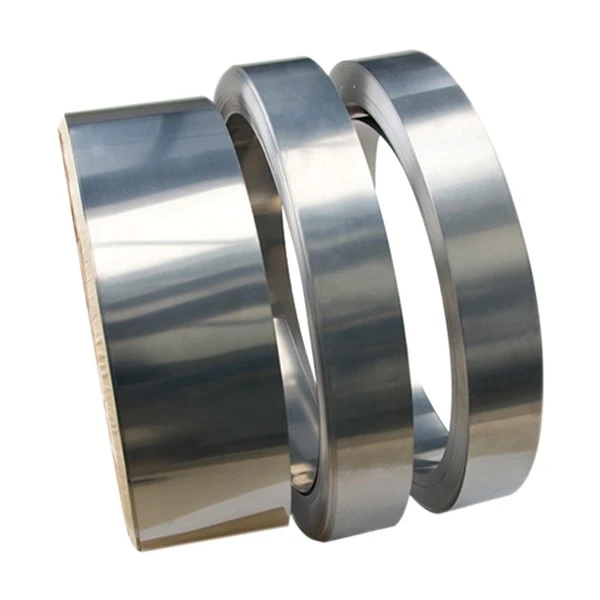

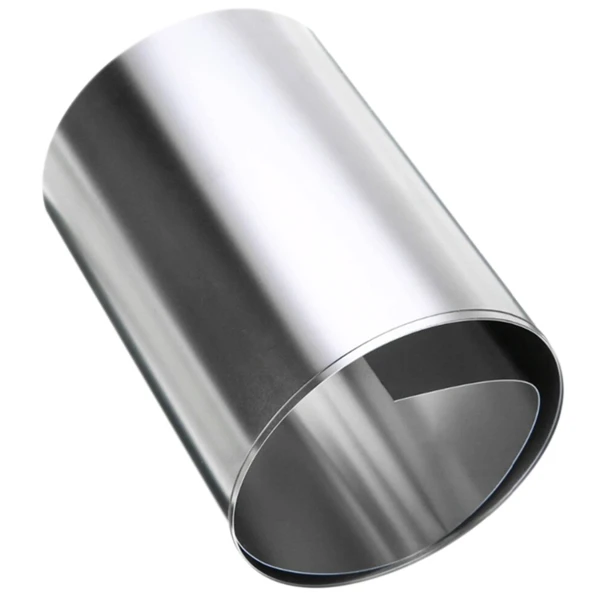

Dải lá tantalum
Mục: dải lá tantalum
Lớp: UNS R05200, UNS R05400
Các tiêu chuẩn: ASTM B708, ASTM B 708-98, ASTM F 560
Độ dày: 0. 01 mm - 0. 5 mm
Chiều rộng: 20-600 mm
Chiều dài: trong cuộn dây, hoặc như khách hàng yêu cầu
Bề mặt: Không burr, không có điểm dầu
Độ tinh khiết: 99,9% hoặc 99,95%
Sản xuất: Cán lạnh, ủ
Giơi thiệu sản phẩm
Sự miêu tả
Các dải lá tantalum thể hiện các tính chất đặc biệt cần thiết cho các ứng dụng công nghiệp khác nhau. Nổi tiếng với điểm nóng chảy cao, khả năng chống ăn mòn vượt trội và độ dẫn tuyệt vời, những vật liệu này không thể thiếu trong thiết bị điện tử, hàng không vũ trụ và xử lý hóa học. Các lá và dải, được chế tạo với độ chính xác, tự hào về mức độ tinh khiết cao và cung cấp hiệu suất tối ưu trong điều kiện thách thức.
Chúng tôi cung cấp dải lá tantalum và nhiều loại sản phẩm tantalum. Được hỗ trợ bởi chuyên môn sâu rộng, các sản phẩm của chúng tôi đáp ứng các tiêu chuẩn nghiêm ngặt, đảm bảo sự pha trộn giữa độ chính xác và khả năng chi trả.
Quy trình sản xuất
Thôi tan tan chảy bằng cách sử dụng chùm electron - phân tích rèn (ở nhiệt độ 400 độ trở xuống) - ủ - thô - ủ - lăn dải - ủ - cuộn giấy - xử lý nhiệt.
Tốt nhất là sử dụng máy ép lạnh để phân tích rèn và nhiệt độ rèn không nên cao hơn 400 độ (bề mặt của rèn chuyển sang màu xanh ở 400 độ). Lạnh rèn có bề mặt tiếp xúc lớn và tính đồng nhất vật liệu tốt, có thể làm giảm ô nhiễm tạp chất khí.
Lá tantalum & dải tantalum được xử lý bằng cách lăn lạnh. Tổng tỷ lệ gia công là 80% đến 90% độ dày của tấm và tổng tỷ lệ xử lý là 6% đến 8% độ dày của tấm. Để đảm bảo chất lượng bề mặt của tấm cuộn, một bề mặt không có khiếm khuyết, ô nhiễm hoặc cuộn được yêu cầu.
|
Lá Hợp kim Tantalum và Tantalum thông thường |
||||
|
Các sản phẩm |
Kích thước (mm) |
Hình dạng |
||
|
Độ dày |
Chiều rộng |
Chiều dài |
||
|
TA Lá và dải |
0.0254 - 0.15 |
5 - 300 |
100 - 6000 |
Giấy bạc, dải |
|
TA Lá và dải |
0.15 - 0.5 |
50 - 1000 |
100 - 6000 |
Giấy bạc, dải |
|
TA2.5W Lá và dải |
0.02 - 0.09 |
< 152 |
Lớn hơn hoặc bằng 10000 |
Dải |
|
Yêu cầu hóa học |
|||||
|
Nội dung, tối đa, trọng lượng% |
|||||
|
Yếu tố |
Electron-dầm đúc/chân không arc cast r05200 không được phân loại |
Thiêu kết R05400 không bị phân hủy |
Electron-dầm đúc/chân không arc cast r 05255 90%tantalum 10%vonfram |
Electron-dầm đúc/chân không arc cast r 05252 97. |
Electron-chùm đúc/chân không arc cast r 05240 60%tantalum 40%niob |
|
C |
0.010 |
0.010 |
0.010 |
0.010 |
0.010 |
|
O |
0.015 |
0.03 |
0.015 |
0.015 |
0.020 |
|
N |
0.010 |
0.010 |
0.010 |
0.010 |
0.010 |
|
H |
0.0015 |
0.0015 |
0.0015 |
0.0015 |
0.0015 |
|
Fe |
0.010 |
0.010 |
0.010 |
0.010 |
0.010 |
|
MO |
0.020 |
0.020 |
0.020 |
0.020 |
0.020 |
|
NB |
0.100 |
0.100 |
0.100 |
0.50 |
35.0 - 42.0 |
|
ni |
0.010 |
0.010 |
0.010 |
0.010 |
0.010 |
|
Si |
0.005 |
0.005 |
0.005 |
0.005 |
0.005 |
|
Ti |
0.010 |
0.010 |
0.010 |
0.010 |
0.010 |
|
W |
0.05 |
0.05 |
9.0 - 11.0 |
2.0 - 3.5 |
0.050 |
|
Cám ơn |
Phần còn lại |
Phần còn lại |
Phần còn lại |
Phần còn lại |
Phần còn lại |
|
Kích thước và dung sai hợp kim tantalum và tantalum |
||||||
|
Độ dày |
Dung sai độ dày |
Chiều rộng |
Dung sai chiều rộng |
Chiều dài |
Độ dài dung sai |
|
|
Lớp 1 |
Lớp 2 |
|||||
|
< 0.1 |
± 0.015 |
± 0.02 |
50 - 150 |
± 2.0 |
100 - 20000 |
± 2.0 |
|
0.1 - 0.2 |
± 0.015 |
± 0.02 |
50 - 240 |
± 2.0 |
100 - 20000 |
± 2.0 |
|
> 0.2 - 0.3 |
± 0.02 |
± 0.03 |
50 - 650 |
± 2.0 |
100 - 6000 |
± 2.0 |
|
> 0.3 - 0.5 |
± 0.03 |
± 0.04 |
50 - 650 |
± 2.0 |
100 - 6000 |
± 2.0 |
|
> 0.5 - 0.8 |
± 0.04 |
± 0.06 |
50 - 650 |
± 2.0 |
100 - 6000 |
± 2.0 |
|
> 0.8 - 1.0 |
± 0.06 |
± 0.08 |
50 - 650 |
± 2.0 |
100 - 6000 |
± 2.0 |
|
> 1.0 - 1.5 |
± 0.08 |
± 0.12 |
50 - 650 |
± 3.0 |
100 - 6000 |
± 4.0 |
|
> 1.5 - 2.0 |
± 0.12 |
± 0.16 |
50 - 650 |
± 3.0 |
100 - 4000 |
± 4.0 |
|
> 2.0 - 3.0 |
± 0.16 |
± 0.18 |
50 - 650 |
± 5.0 |
100 - 4000 |
± 5.0 |
|
> 3.0 - 4.0 |
± 0.18 |
± 0.20 |
50 - 650 |
± 5.0 |
100 - 3000 |
± 5.0 |
|
> 4.0 - 6.0 |
± 0.20 |
± 0.24 |
50 - 650 |
± 5.0 |
100 - 2000 |
± 5.0 |
|
Chúng tôi có thể theo dõi dung sai được yêu cầu của khách hàng để sản xuất sản phẩm. |
||||||
|
Lớp và hình thức |
Điều kiện ủ |
|||
|
|
Độ bền kéo cuối cùng, Min, PSI (MPA) |
Sức mạnh năng suất, tối thiểu, PSI (MPA) (bù 2 %) |
Kéo dài, tối thiểu, % (1- in. Độ dài gage) |
|
|
Tantalum không bị cản trở (R05200) (R05400) Tấm, tờ và dải |
<0.060 in. thick Lớn hơn hoặc bằng 0. 060 in. |
30 000 (207) 25 000 (172) |
20 000 (138) 15 000 (103) |
20 30 |
|
60 % tantalum - 40 % niobi (R05240) |
<0.060 in. thick Lớn hơn hoặc bằng 0. 060 in. |
35 000 35 000 |
20 000 (138) 15 000 (103) |
25 25 |
Thành phần hóa học
|
Yếu tố |
C |
O |
N |
H |
Fe |
MO |
NB |
ni |
Si |
Ti |
W |
|
R05200 (%, tối đa) |
0.01 |
0.015 |
0.01 |
0.0015 |
0.01 |
0.02 |
0.1 |
0.01 |
0.005 |
0.01 |
0.05 |
|
R05400 (%, tối đa) |
0.01 |
0.03 |
0.01 |
0.0015 |
0.01 |
0.02 |
0.1 |
0.01 |
0.005 |
0.01 |
0.05 |
Tantalum có thể được sử dụng như một sự thay thế cho bạch kim cho bộ máy trong phòng thí nghiệm phải có khả năng chống ăn mòn tốt. Các chất lỏng trong cơ thể con người không phản ứng với kim loại và, nó được sử dụng cho cấy ghép phẫu thuật mà không bị loại bỏ. Nó cũng được sử dụng như một yếu tố hợp kim với, ví dụ, niken và molybden, để tạo ra các hợp kim có khả năng chống ăn mòn, sức mạnh và độ dẻo tốt.
Đóng gói: Vỏ gỗ, vỏ gỗ dán, hoặc theo nhu cầu của khách hàng.
Chú phổ biến: dải lá tantalum, nhà sản xuất dải lá Tantalum, nhà cung cấp, nhà máy
Bạn cũng có thể thích
Gửi yêu cầu
