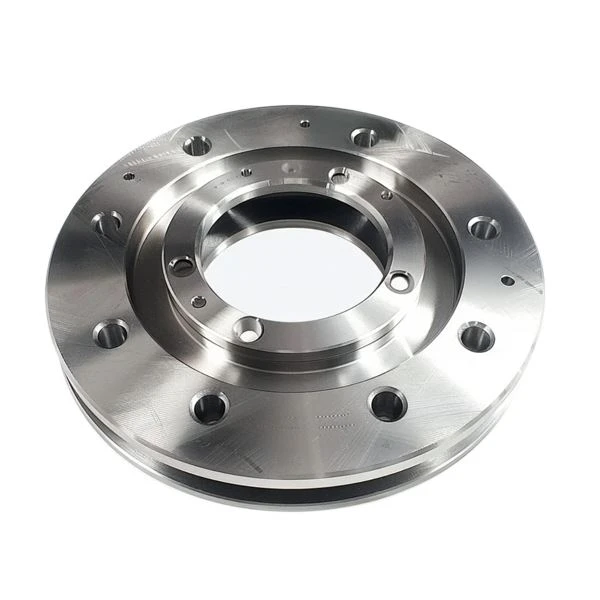

EN 1092-1 Mặt bích
Mục: EN 1092-1 mặt bích
Thông số kỹ thuật: Type01,05,11,12,21,34
Vật liệu: Gr1, Gr2, Gr7, Gr12
Tiêu chuẩn: ASME B381, HG/T20592-2009
Xếp hạng áp suất: N6 PN10 PN16 PN25 PN40 PN63 PN100 PN160
Giơi thiệu sản phẩm
Về mặt hàng này:

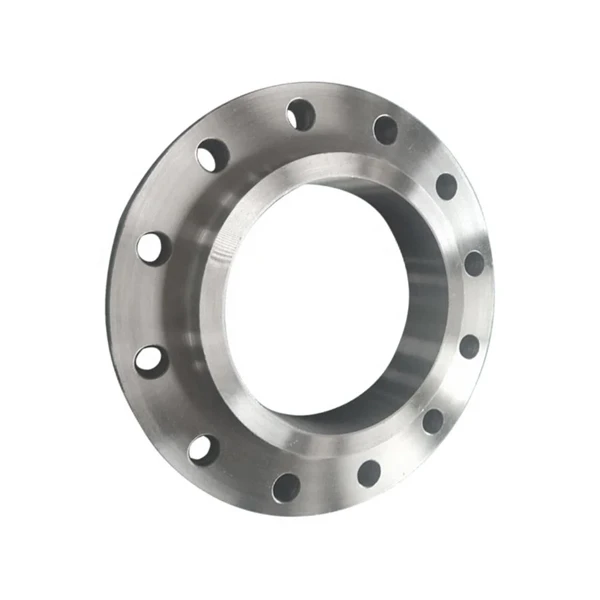

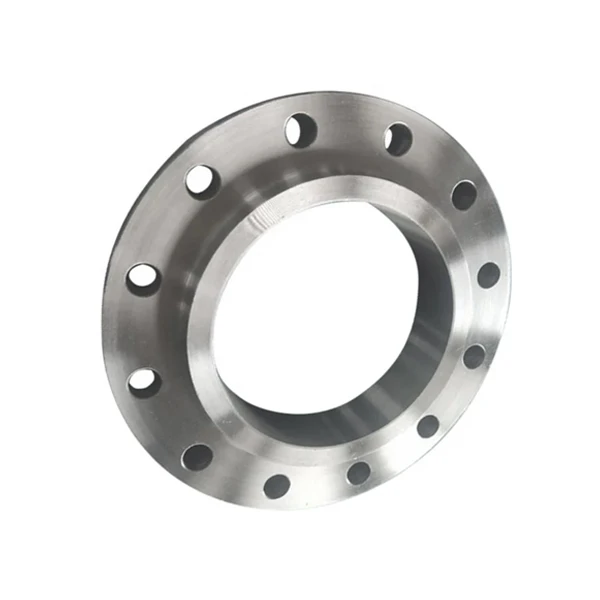

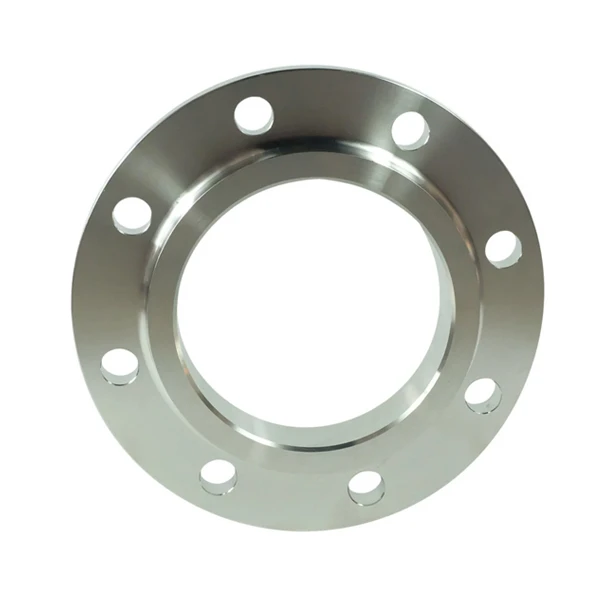

Mặt bích EN 1092-1 Loại 01 còn được gọi là mặt bích hàn tấm, mặt bích vòng thép hoặc mặt bích tấm S/O. Đây là mặt bích loại rời rất giống với mặt bích trượt nhưng không có trục. Mặt bích tấm Loại 01 có thể trượt vào ống trước khi hàn. Phải áp dụng hai mối hàn góc, một bên trong và một bên ngoài, để nối ống và mặt bích. Chúng có thể được trang bị mặt phẳng (FF) hoặc mặt nhô (RF) tùy thuộc vào yêu cầu của khách hàng. Theo EN 1092-1, mặt bích tấm Loại 01 có 8 mức áp suất: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN40, PN 63 và PN 100. Kích thước và khối lượng cho các mặt bích tương ứng được liệt kê trong các bảng dưới đây. Tất cả các kích thước được tính bằng mm và khối lượng/trọng lượng được tính bằng kg.
EN 1092-1 Mặt bích tấm loại 01 có thể được làm từ các sản phẩm rèn hoặc phẳng (tấm). Chúng có thể được gia công từ các thanh cán hoặc rèn và thép hình rèn. Đối với các kích thước lớn, chúng có thể được uốn cong và hàn điện từ các thanh, thép hình hoặc dải. Mặt bích có thể được sản xuất từ nhiều loại vật liệu bao gồm thép cacbon, thép hợp kim thấp, thép không gỉ và các loại thép hợp kim cao khác.
Kích thước & Trọng lượng cho mặt bích EN 1092-1 Loại 01 PN2.5
Bản vẽ kỹ thuật & Giới thiệu chung
Ghi chú
Bản vẽ mặt bích EN 1092-1 Loại 01 có mặt nhô lên. D: đường kính ngoài; K: đường kính của vòng bu lông; R: đường kính của mặt nhô lên; n: số lượng bu lông; d: đường kính của lỗ bu lông; Trọng lượng: trọng lượng hoặc khối lượng của mặt bích tấm Loại 01; C: độ dày của mặt bích; f: chiều cao của mặt nhô lên.
Thông số kỹ thuật
DN15~DN600: Φ21.3~Φ1219.2mm
|
NPS |
DN |
Đường kính ngoài (mm) |
|
1/2" |
15 |
21.3 |
|
3/4" |
20 |
26.7 |
|
1" |
25 |
33.4 |
|
1-1/4" |
32 |
42.2 |
|
1-1/2" |
40 |
48.3 |
|
2" |
50 |
60.3 |
|
2-1/2" |
65 |
73 |
|
3" |
80 |
88.9 |
|
3-1/2" |
90 |
101.6 |
|
4" |
100 |
114.3 |
|
5" |
125 |
141.3 |
|
6" |
150 |
168.3 |
|
8" |
200 |
219.1 |
|
10" |
250 |
273 |
|
12" |
300 |
323.8 |
|
14" |
350 |
355.6 |
|
16" |
400 |
406.4 |
|
18" |
450 |
457.2 |
|
20" |
500 |
508 |
|
22" |
550 |
558.8 |
|
24" |
600 |
609.6 |
|
26" |
650 |
660.4 |
|
28" |
700 |
711.2 |
|
30" |
750 |
762 |
|
32" |
800 |
812.8 |
|
34" |
850 |
863.6 |
|
36" |
900 |
914.4 |
|
38" |
950 |
965.2 |
|
40" |
1000 |
1016 |
|
42" |
1050 |
1066.8 |
|
44" |
1100 |
1117.6 |
|
46" |
1150 |
1168.4 |
|
48" |
1200 |
1219.2 |
